FUENTE DE PODER

Fuente de poder (o de alimentacion)

Es un dispositivo que se monta en el gabinete de la computadora y que se encarga básicamente de transformar la corriente alterna de la línea eléctrica comercial en corriente directa; la cuál es utilizada por los elementos electrónicos y eléctricos de la computadora.

Como conectar los conectores de la fuente de la PC

Que es el motherboard?

El Motherboard es el elemento principal de la PC. Si decimos que el procesador es el cerebro.  El Motherboard es la espina dorsal, donde están conectados todos los demás elementos de Hardware, es el componente más crítico de una computadora.

La placa base, placa madre o tarjeta madre (en inglés motherboard, mainboard) sirve como medio de conexión entre: El microprocesador, circuitos electrónicos de soporte, ranuras para conectar parte o toda la RAM del sistema, la ROM y ranuras especiales (slots) que permiten la conexión de tarjetas adaptadoras adicionales. Estas tarjetas de expansión suelen realizar funciones de control de periféricos tales como monitores, impresoras, unidades de disco, etc.

Se diseña básicamente para realizar tareas específicas vitales para el funcionamiento de la computadora, como por ejemplo las de:

 Conexión física. 

  Administración, control y distribución de energía eléctrica. 

  Comunicación de datos. 

  Temporización. 

  Sincronismo. 

  Control y monitoreo. 

Para que la placa base cumpla con su cometido lleva instalado un software muy básico denominado BIOS.

Arquitectura Abierta:

Gran cantidad de Zócalos de expansión para cambiar componentes.

El motherboard es mucho más importante de lo que parece; Hoy en día con el concepto de arquitectura abierta es posible incorporar o intercambiar partes de la PC luego de su compra o armado, actualizar el equipo, de esta manera distintos fabricantes

 pueden producir partes para incorporar en la PC.

 Recordemos que las primeras PC traían sus componentes soldados a la Placa Madre lo cual dificultaba su cambio.

 Por lo tanto gracias a estas características uno puede seleccionar los componentes de

 la PC de acuerdo al uso del equipo o rendimiento que se necesite, luego actualizarlo o cambiar  algún componente dañado.

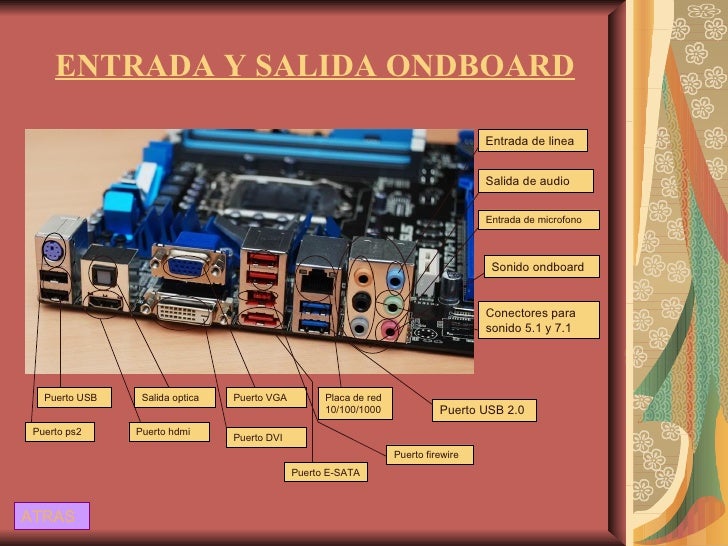

Componentes Integrados (onboard)

Este concepto se creo con la idea de abaratar el costo de los equipos, una generación de PC salió al mercado con motherboards que además de sus componentes habituales que a continuación veremos incluían en la misma placa de fábrica video, sonido, modem y red. De esta manera un motherboard bajaba el costo final ya que uno se olvida de la compra del resto de los componentes habituales. En su contra podemos decir que estos componentes son de calidad media lo cual limita las prestaciones de la PC, también se ve reducido en espacio físico al incorporar estos integrados y conectores adicionales para los que los fabricantes eliminaron zócalos de expansión, esto limita el concepto de arquitectura modular o el intercambio de partes.





Placas ATX:

El formato ATX (siglas de Advanced Technology Extended') es presentado por Intel en 1995. Con un tamaño de 12 pulgadas de ancho por 9,6 pulgadas de profundo, este nuevo formato se resuelven todos los inconvenientes que perjudicaron a la ya mencionada placa. Los puertos más habituales (impresora Centronics, RS-232 en for mato DB-9, la toma de joystick/midi y de tarjeta de sonido, los puertos USB y RJ-45 (para red a 100) y en algunos casos incluso la salida de monitor VGA, se agrupan en el lado opuesto a los slots de ampliación. El puerto DIN 5 de teclado es sustituido por las tomas PS/2
 de teclado y mouse (llamadas así por introducirlas IBM en su gama de ordenadores PS/2 y rápidamente adoptada por todos los grandes fabricantes) y situados en el mismo bloque.  La nueva fuente, además del interruptor físico de corriente como en la AT, tiene un modo de apagado similar al de los electrodomésticos de consumo, alimentado a la placa con una pequeña corriente que permite que responda a eventos (como una señal por la red o un mando a distancia) encendiéndose o, si se ha habilitado el modo de hibernado heredado de las  portátiles, restablecer el trabajo en el punto donde se dejó.

Cabe mencionar la versión reducida de este formato, las placas mini ATX.

Micro ATX:

El formato microATX (también conocida como µATX ) es un formato de placa base pequeño con un tamaño máximo de 9,6 x 9,6 pulgadas (244 mm x 244 mm) empleada principalmente en cajas tipo cubo y SFF. Debido a sus dimensiones sólo tiene sitio para 1 o 2 slots PCI y/o AGP, por lo que suelen incorporar puertos FireWire y USB 2 en abundancia (para permitir conectar unidades externas de disco duro y regrabadoras de DVD).



Placa LPX:

Basada en un diseño de Western Digital, permite el uso de cajas más pequeñas en una placa ATX situando los slots de expansión en una placa especial llamada riser card (una placa de expansión en sí misma, situada en un lateral de la placa base). Este diseño sitúa a las placas de ampliación en paralelo con la placa madre en lugar de en perpendicular. Generalmente es usado sólo por grandes ensambladores como IBM, Compaq, HP o Dell, principalmente en sus equipos SFF (Small Form Format o cajas de formato pequeño). Por eso no suelen tener más de 3 slots cada uno.
Como podemos apreciar en las distintas imágenes, ca da Placa tiene un diseño especial, el cual se asemeja a otras pero nunca es el mismo. Cada fabricante decide que componentes utilizar para lograr la máxima compatibilidad y rendimiento con la tecnología del momento. Esta relación se ve reflejada directamente en el precio final de la Placa.
