FUENTE DE LA PC

                                  Fuente de la PC

Fuente electrica de la PC:

1. La fuente de alimentacion, tiene componentes electronicos capaces de transformar la corriente de la red electrica, en una corriente que la PC puede soportar.

esto se consigue a traves de unos procesos electricos los cuales explicaremos brevemente.

 Transformación.

Este paso es en el que se consigue   reducir  la  tensión  de  entrada  a  la     fuente (220v o 125v con transformador)   que son los que nos entrega la red   eléctrica, recordemos que la corriente NUEVO EATX  eléctrica que llega a nuestro domicilio 24 Pines  es de tipo Alterna y los componentes     electrónicos  funcionan  con  corriente   Continua.   Fuente Primaria

Esta parte del proceso de transformación, como bien indica su nombre, se realiza con un transformador en bobina. La salida de este proceso generará de 5 a 12 voltios.

2. Rectificación.

 La corriente que nos ofrece la compañía eléctrica es alterna, esto quiere decir, que sufre variaciones en su línea de tiempo, se producen cambios en forma de ciclos de corriente positiva y negativa, estos cambios se suceden 50 veces por segundo.

3. Filtrado.

 Ahora ya, disponemos de corriente continua, que es lo que nos interesaba, no obstante, aún no nos sirve de nada porque no es constante, y no nos serviría para alimentar a ningún circuito

Lo que se hace en esta fase de filtrado es aplanar al máximo la señal para que no haya oscilaciones, se consigue con uno o varios condensadores que retienen la corriente y la dejan pasar lentamente para suavizar la señal, así se logra el efecto deseado.



 4. Estabilización

 Ya tenemos una señal continua bastante decente, casi del todo plana, ahora solo nos falta estabilizarla por completo, para que cuando aumenta o descienda la señal de entrada a la fuente, no afecte a la salida de la misma. Esto se consigue con un regulador.

Tipos de Fuentes

Después de comentar estas fases de la fuente de alimentación, procederemos a diferenciar los dos tipos que existen actualmente.

Las dos fuentes que podremos encontrarnos cuando abramos un ordenador pueden ser: AT o ATX

Las fuentes de alimentación AT, fueron usadas hasta que apareció el Pentium MMX, es en ese momento cuando ya se empezarían a utilizar fuentes de alimentación ATX.

Las características de las fuentes AT, son que sus conectores a placa base varían de los utilizados en las fuentes ATX, y por otra parte, quizás bastante más peligroso, es que la fuente se activa a través de un interruptor, y en ese interruptor hay un voltaje de 220v, con el riesgo que supondría manipular la PC.

También destacar que comparadas tecnológicamente con las fuentes ATX, las AT son un tanto rudimentarias electrónicamente hablando.

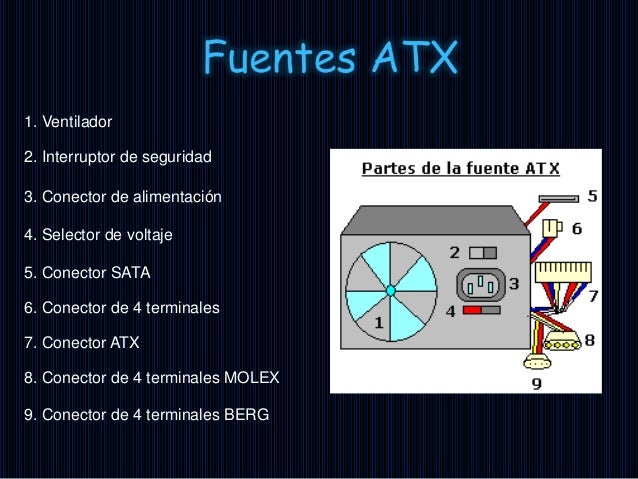

En ATX, es un poco distinto, ya que se moderniza el circuito de la fuente, y siempre está activa, aunque el ordenador no esté funcionando, la fuente siempre está alimentada con una tensión pequeña para mantenerla en espera.

Una de las ventajas es que las fuentes ATX no disponen de un interruptor que enciende/apaga la fuente, sino que se trata de un pulsador conectado a la placa base, y esta se encarga de encender la fuente, esto conlleva pues el poder realizar conexiones/desconexiones por software.

Existe una tabla, para clasificar las fuentes según su potencia y caja.

Plana AT => 150-200 W MiniTower => 200-300 W

 Tower => 230-250 W Slim => 75-100 W

 Plana ATX => 200-250 W Actualmente los gabinetes utilizan Fuentes de 400 W en adelante, dado el consumo de Hardware moderno.

No obstante, comentar, que estos datos son muy variables, y únicamente son orientativos, ya que varía según el número de dispositivos conectado s a la PC.
